一座先進晶圓廠里有多少個閥門？

一、被低估的關鍵基礎設施

一座成熟的300mm晶圓廠(Fab)，從潔凈室到Sub-fab，從Bulk Gas到化學品分配，從超純水到廢氣廢水處理，閥門的總數通常在30,000～80,000個之間。

這個數字意味著什么？

它意味著每一秒鐘，F(xiàn)ab中數以萬計的閥門在精確地控制著氣體的流量、液體的壓力、化學品的通斷和廢氣的切換。它們安靜地工作在管路的每一個節點上，直到某一個閥門失效——泄漏、卡死、污染——整條產線可能因此停擺。

閥門是流體系統的"最后一道執行機構"。在工藝端，工程師關注的是溫度、壓力、流量等參數；但實現這些參數精確控制的物理終端，就是閥門。它是控制信號從數字世界進入物理世界的"翻譯器"。

然而，大多數廠務培訓體系中，閥門往往只是管路附件的一個章節。這篇文章試圖改變這一認知：閥門選型、安裝和維護的質量，直接決定了Fab流體系統的可靠性、純度和安全性。

二、閥門為什么能"控制"流體？

要理解閥門，首先需要回到流體力學與密封科學的基本原理。

2.1 閥門的本質功能

所有閥門，不論外觀和結構多么復雜，其核心功能可歸結為三件事：

從流體力學角度看，閥門的調節本質是改變流道的有效截面積（Cv值），進而改變流體通過閥門時的壓降（ΔP），最終實現流量控制。

這遵循基本的流量-壓降關系：

其中：

•  — 體積流量（GPM）

•  — 閥門流量系數（閥門全開時，1 psi壓降下水的GPM流量）

•  — 閥前后壓差

•  — 流體比重（水=1）

工程含義： 是閥門選型的核心參數。一個閥門的  太大，意味著調節精度不足； 太小，則系統壓降過大，泵的能耗上升。最佳選型應使閥門在正常工況下處于30%-70%開度范圍內。

2.2 密封的物理學

閥門的可靠性，歸根結底取決于密封性能。密封分為兩類：

（1）閥座密封（Seat Seal）——閥門關斷時，閥芯與閥座之間的密封

決定了閥門的關斷等級（Shut-off Class）。

ANSI/FCI 70-2標準定義了Class I到Class VI六個等級：

對于半導體Fab中的特氣和高純化學品系統，Class VI（氣泡密封級）是最低要求，部分應用甚至要求達到氦檢漏標準（< 1×10?? atm·cc/sec）。

（2）閥桿密封（Stem Seal）——閥桿穿過閥體時的動密封

傳統閥門使用填料函（Packing Gland）密封閥桿。但在半導體應用中，這種方式有兩個致命缺陷：

• 填料磨損后產生顆粒

• 填料間隙產生外泄漏

因此，半導體領域廣泛采用隔膜（Diaphragm）或波紋管（Bellows）結構徹底消除閥桿動密封問題——這是后文閥門類型選擇的核心邏輯出發點。

2.3 材料兼容性：閥門的"化學免疫力"

閥門的閥體（Body）、閥座（Seat）、密封件（Seal/Diaphragm）和彈簧等組件，必須與所接觸的流體在化學上完全兼容。

半導體Fab中閥門接觸的介質跨度極大——從惰性氣體（N?, Ar）到劇毒氣體（AsH?, PH?），從強腐蝕性酸（HF, H?SO?）到易燃溶劑（IPA, PGMEA）。材料選擇的基本邏輯如下：

關鍵原則：對于高純氣體系統（Bulk Gas / Gas Cabinet），閥門內表面必須經過**電化學拋光（EP）**處理，表面粗糙度 Ra≤0.25μm，且經過氧化鈍化處理，以降低氣體分子在閥體內壁的吸附-脫附效應（Adsorption-Desorption），減少交叉污染和置換時間（Purge Time）。

三、系統層：半導體Fab中閥門的分類圖譜

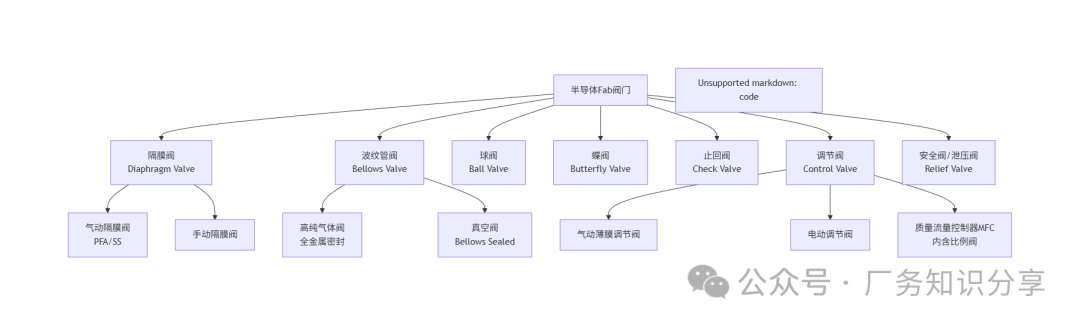

3.1 按結構原理分類

半導體Fab中常用的閥門結構，可分為以下主要類型：

3.2 六大核心閥型深度解析

（1）隔膜閥（Diaphragm Valve）——化學品系統的絕對主力

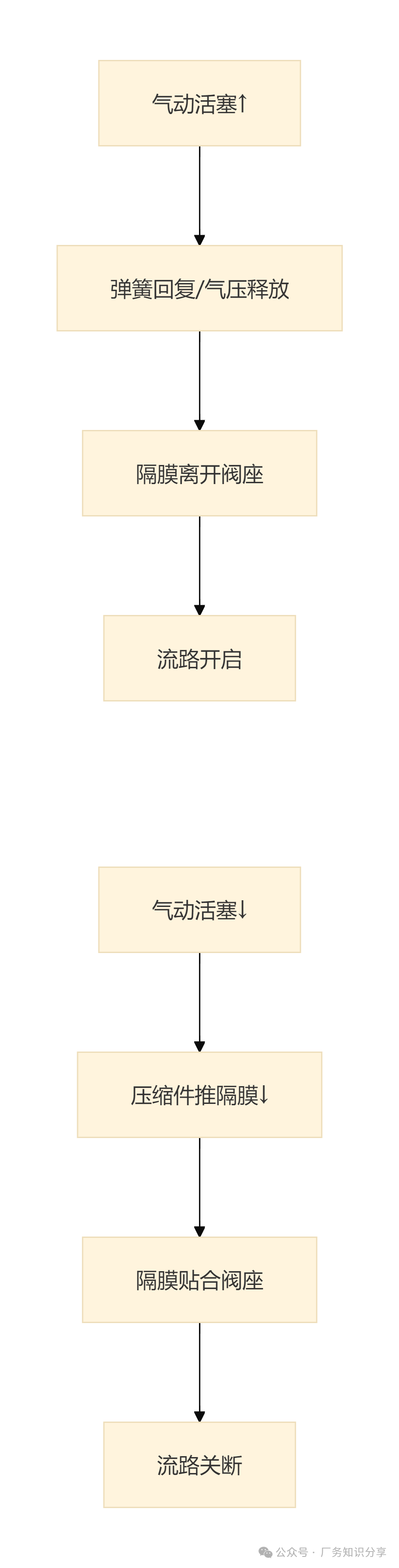

工作原理：一塊柔性隔膜（PFA/PTFE材質）將閥芯驅動側與流體側完全隔離。驅動力（手動或氣動）通過壓縮件推動隔膜貼合或離開閥座，實現通斷。

為什么半導體化學品系統幾乎全部使用隔膜閥？

PFA隔膜閥關鍵參數范圍：

工程細節：隔膜閥有兩種閥體形式——堰式（Weir Type）和直通式（Straight-through Type）。堰式閥門行程短、響應快，但存在微小堰部死區；直通式流道更平滑、自排性好，適用于高粘度或含顆粒漿料（如CMP Slurry）。

（2）波紋管密封閥（Bellows Sealed Valve）——高純氣體的守護者

工作原理：用金屬波紋管（通常316L SS焊接成型）替代傳統填料函，包裹閥桿，實現全金屬密封、零外泄漏。

為什么特種氣體系統必須使用波紋管閥？

半導體特種氣體包括：

• 劇毒氣體：AsH?（砷化氫）、PH?（磷化氫）、B?H?（乙硼烷）

• 自燃氣體：SiH?（硅烷）、GeH?（鍺烷）

• 強腐蝕性氣體：Cl?、HCl、HBr、NF?

這些氣體的任何外泄漏都可能造成人員傷亡或爆炸。波紋管密封是唯一能提供雙重密封屏障（Primary: Bellows + Secondary: Packing as backup）且確保全金屬流道潔凈度的方案。

壽命注意：波紋管的疲勞壽命遠低于隔膜閥。10,000~50,000次循環是典型設計壽命。對于頻繁動作的應用（如ALD脈沖閥），需定期更換或選用增強型波紋管設計。

（3）球閥（Ball Valve）——大口徑通斷的選擇

球閥在Fab中主要用于公用系統（Utility）的大口徑隔離，如：

• PCW/ICW冷卻水管路

• Bulk Gas主管路隔離

• 廢氣廢水主管路切換

其優勢是全通徑（Full Bore）設計、壓降小、開關速度快；劣勢是密封面易磨損、不適合高純應用。

（4）蝶閥（Butterfly Valve）——廢氣系統的主力

蝶閥在Fab的**排氣系統（Exhaust）**中大量使用，原因包括：

• 排氣管徑大（通常 Φ200~Φ600 mm），蝶閥重量輕、體積小

• 排氣系統對泄漏等級要求低于工藝氣體

• 蝶閥響應速度快，適合風量調節

廢氣系統選型關鍵：酸性排氣管路中的蝶閥，閥體通常選用PP或PVDF，密封圈選用EPDM或Viton。閥片若采用不銹鋼，必須加PFA涂層或改用全塑材質，否則腐蝕失效極快。

（5）止回閥（Check Valve）——防止逆流的物理屏障

止回閥在Fab中的兩個關鍵場景：

• 真空系統：防止真空泵停機時大氣倒灌

• 化學品系統：防止不同化學品在管路中交叉回流（Cross-contamination）

（6）調節閥（Control Valve）——閉環控制的執行終端

在Fab的CDA、PCW、MAU/AHU溫濕度控制等系統中，調節閥是PID控制回路的最終執行器。其關鍵選型參數：

四、工程實現：Fab各系統中的閥門應用詳解

4.1 特種氣體系統（Specialty Gas）——閥門密度最高的區域

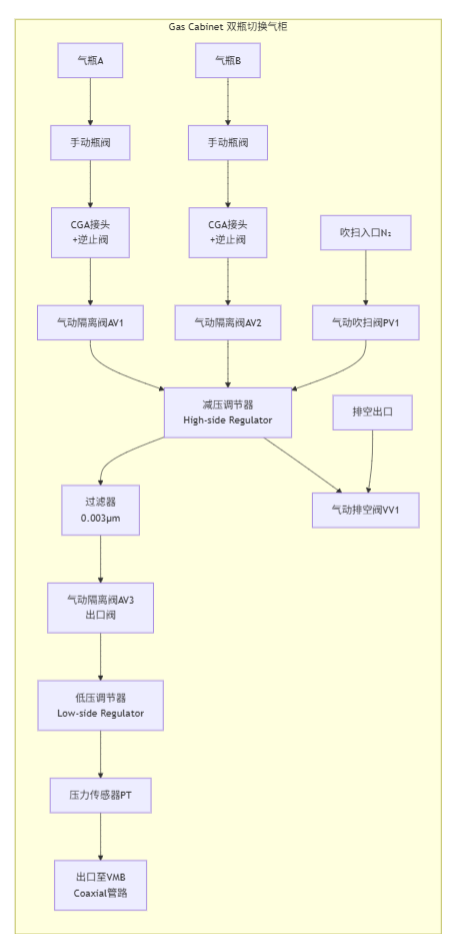

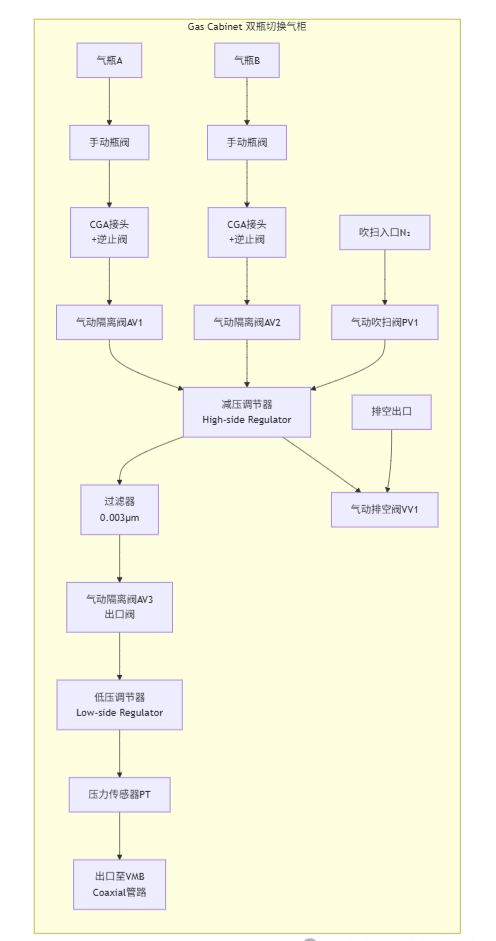

Gas Cabinet（氣柜）和VMB（Valve Manifold Box）是Fab中閥門密度最高的設備單元。一個典型的雙瓶氣柜內部閥門配置如下：

閥門計數：一個標準雙瓶氣柜，內含氣動閥約6-10個，手動閥2-4個。一座擁有200個氣柜的Fab，僅氣柜內部就有1500+個閥門。

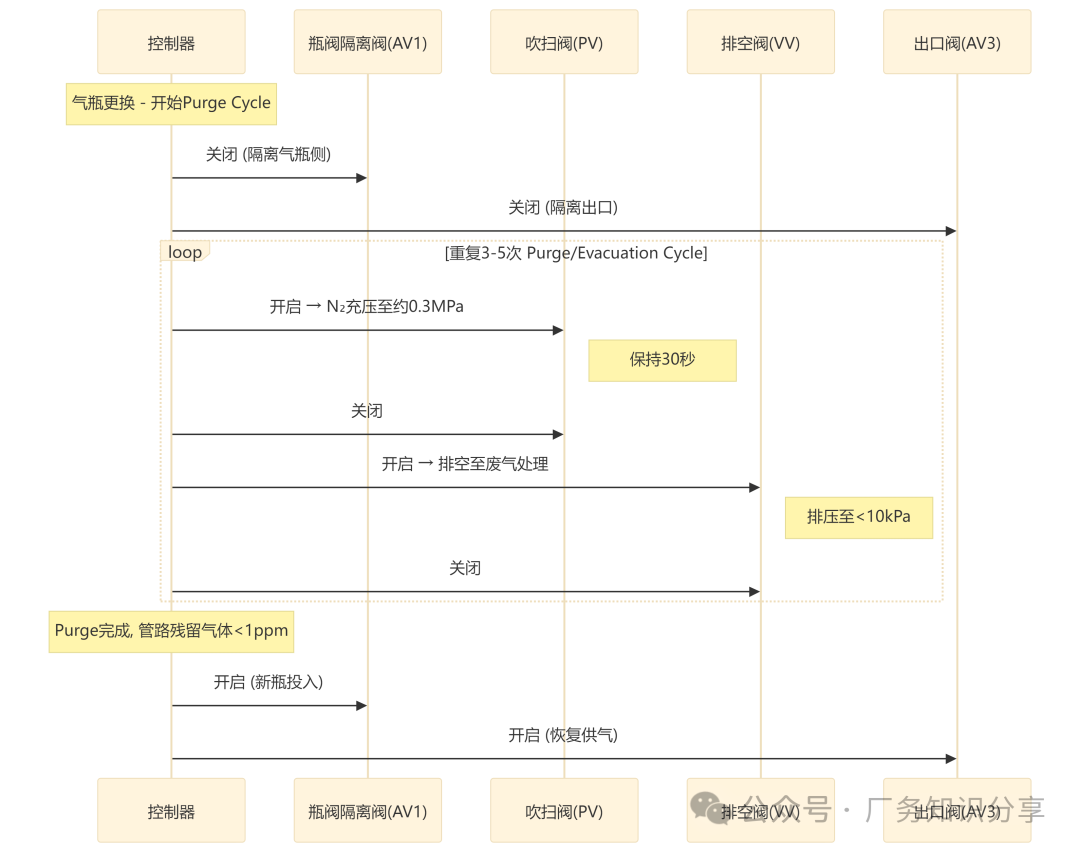

氣柜吹掃流程中的閥門時序邏輯：

氣瓶更換時的Purge（吹掃）和Evacuation（抽空）循環，是Gas Cabinet安全運行的關鍵。每次循環的閥門開關時序如下：

設計標準：SEMI S2要求特種氣體系統在氣瓶更換后，管路內殘留氣體濃度必須降至安全濃度（TLV）以下才能斷開連接。通常需要3-5次Purge/Evacuation循環，具體次數取決于管路死體積和氣體毒性等級。

4.2 高純化學品分配系統（BCD）中的閥門

BCD系統的閥門選型核心訴求是零顆粒、零金屬溶出、零死區。

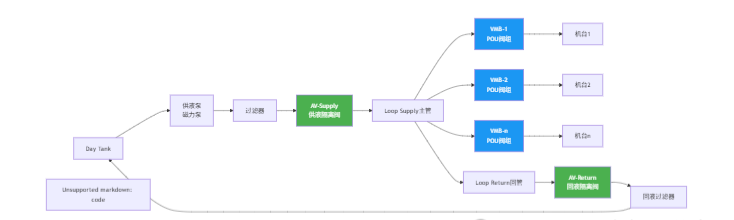

VMB（POU閥箱）內部典型閥組配置：

4.3 冷卻水系統（PCW/ICW）中的閥門

冷卻水系統是Fab中閥門口徑跨度最大的系統——從機臺側的1/2"小口徑閥到冷凍站主管上的24"大口徑蝶閥。

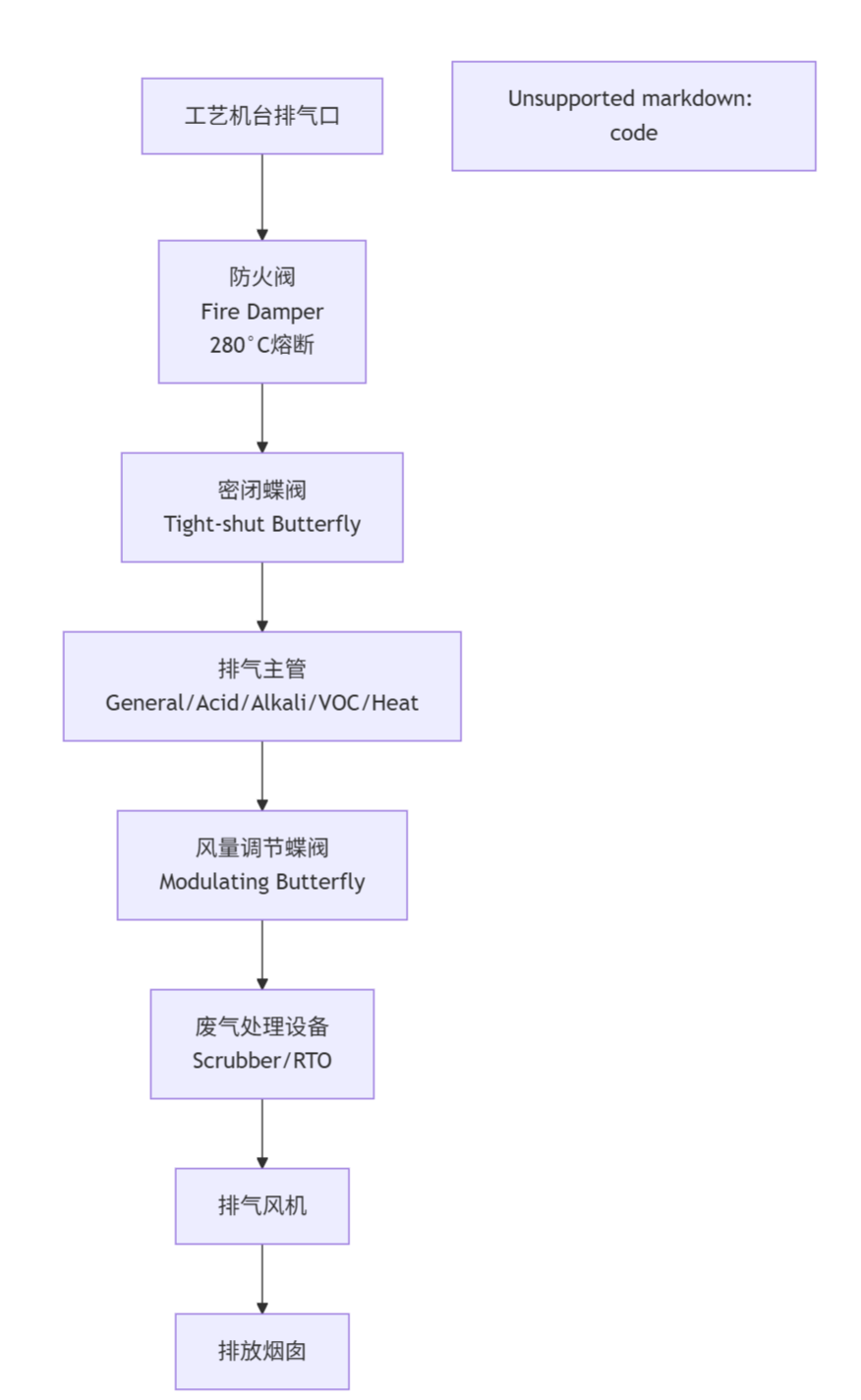

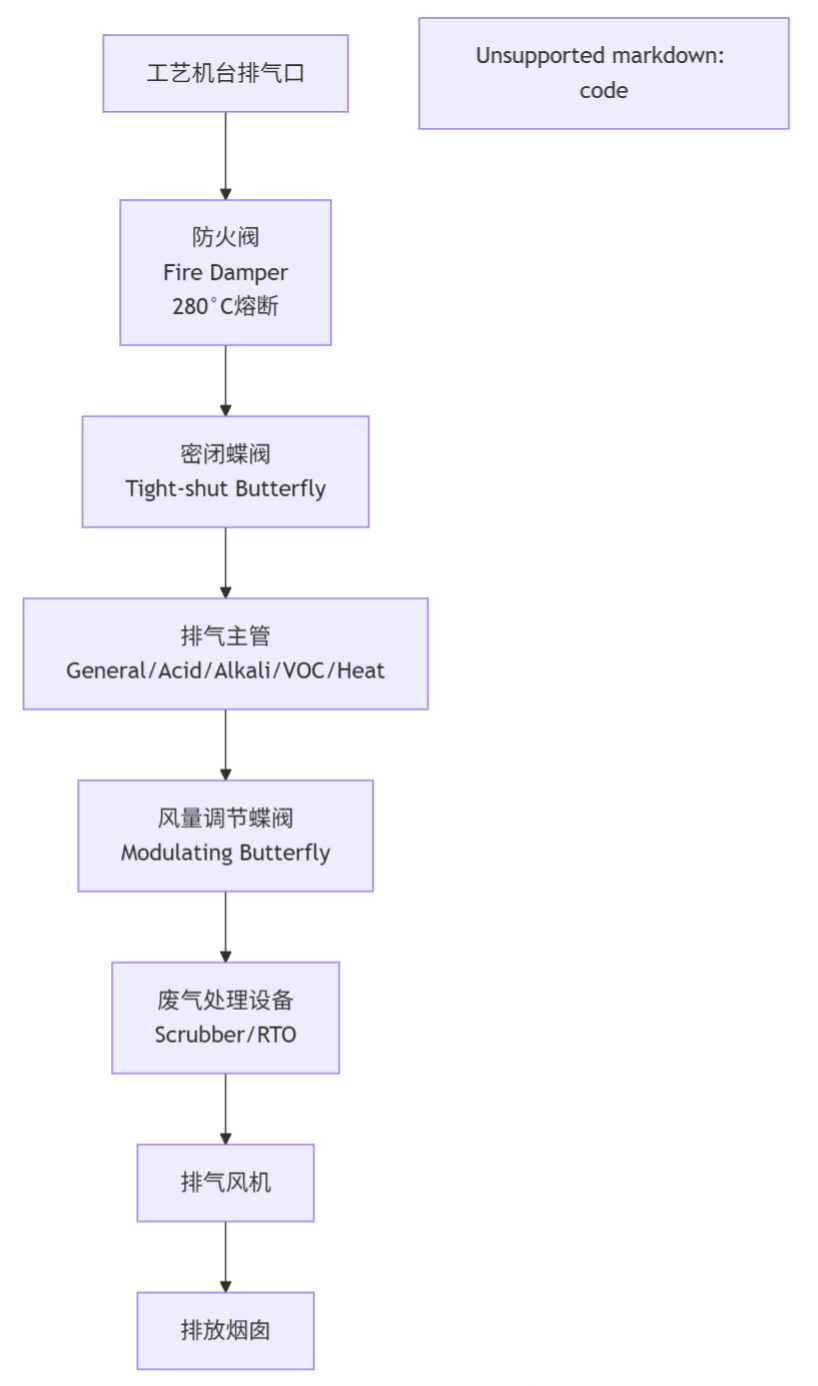

4.4 排氣系統（Exhaust）中的閥門

排氣系統閥門的特殊考量：

• 防火閥（Fire Damper）：SEMI S2/NFPA要求在排氣管路穿越防火分區時設置。280°C或74°C溫度熔斷器觸發后自動關閉

• 緊急切斷閥（Emergency Shut-off）：在檢測到排氣中可燃氣體濃度達到25% LEL時，聯鎖關閉

• 材料腐蝕問題：酸性排氣管路中的蝶閥若使用未防護的金屬材質，壽命可能不到6個月

五、風險與優化：閥門的FMEA與運維策略

5.1 閥門FMEA分析

5.2 隔膜閥壽命管理——最關鍵的預防性維護

隔膜閥的隔膜是消耗件，其壽命受以下因素影響：

壽命管理策略：

數據驅動維護：領先的Fab已將閥門開關次數、行程時間（Stroke Time）、驅動氣壓等數據納入設備健康管理系統（PHM）。當閥門行程時間較初始值偏差超過±20%，即觸發檢查工單——這往往是閥門即將卡死或內漏的早期信號。

5.3 閥門安裝的十個工程細節

很多閥門問題不是選型錯誤，而是安裝錯誤。以下是Fab閥門安裝中最常被忽視的細節：

5.4 常閉（NC）vs 常開（NO）：失效安全的工程哲學

氣動閥的"常閉"或"常開"狀態，指的是失去驅動氣壓時閥門的默認位置。這一選擇不是隨意的，而是基于失效安全（Fail-Safe）分析：

"一條原則"：判斷閥門失效位置時，問自己一個問題——如果現在全廠失去儀表氣源（CDA），這個閥門在哪個位置是最安全的？ 答案就是它應該設定的失效位置。

六、進階話題：閥門技術的前沿趨勢

6.1 智能閥門定位器（Smart Valve Positioner）

傳統氣動調節閥依賴4-20mA信號驅動，但信號精度受限于氣動系統的非線性（摩擦、回差）。智能閥門定位器的引入帶來了：

• 數字通信（HART / Foundation Fieldbus / Profibus）：閥門狀態遠程可視化

• 自診斷功能：閥門行程偏差、摩擦力增大、彈簧劣化等自動報警

• 部分行程測試（PST）：不完全關斷閥門的情況下驗證其動作能力，適用于安全儀表系統（SIS）

6.2 ALD/CVD專用超高速閥門

原子層沉積（ALD）工藝要求前驅體脈沖時間精確到毫秒級，這對閥門的響應速度提出了極端要求：

這類閥門通常由Swagelok、Fujikin、CKD等供應商提供，內部采用高速電磁先導閥驅動氣動活塞的復合結構，在保持氣動密封力的同時實現電磁級別的響應速度。

6.3 預測性維護與數字孿生

工業數字化監控

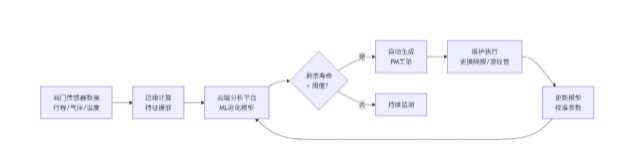

最前沿的Fab正在構建**閥門數字孿生（Digital Twin）**系統：

• 采集每個關鍵閥門的行程時間、開關次數、驅動氣壓、閥位反饋等實時數據

• 利用機器學習算法建立退化模型，預測隔膜/波紋管剩余壽命

• 在FMEA和PdM（預測性維護）之間建立數據閉環

七、閥門選型速查決策樹

為便于工程師在實際工作中快速決策，以下提供一個簡化的選型邏輯：

八、總結

閥門，在Fab的宏大敘事中不過是一個個不起眼的"點"。但正是這數萬個"點"的精確動作，維系著整座工廠流體系統的脈搏。

回顧本文的核心認知：

閥門不是簡單的通斷開關，而是流體系統的精確執行終端。 Cv值選型、密封等級、材料兼容性，每一個參數都關聯著工藝純度或人員安全。

結構決定功能邊界。 隔膜閥解決了化學品系統的潔凈度難題，波紋管閥提供了特氣系統的零泄漏保障，蝶閥在排氣系統中平衡了流量與成本——沒有"萬能閥門"，只有"正確選型"。

失效安全（Fail-Safe）是工程倫理。 常閉還是常開，這一個參數設置的背后是對極端工況下人員和設備安全的深度思考。

維護策略決定系統可靠性。 閥門隔膜和波紋管是有壽命的消耗件。基于數據驅動的預測性維護，比定期更換更經濟，比事后搶修更安全。

安裝質量是被忽視的風險點。 多數閥門故障不源于制造缺陷，而源于安裝不當——方向反裝、力矩不當、位置不合理。

在一座先進Fab中，你不需要記住每一個閥門的編號，但你需要理解：每一個閥門的選擇，都是一次關于安全、純度與可靠性的工程決策。
